Parois Berlinoises
Lorsque la place disponible sur le tènement du projet ne permet pas la réalisation de talutages et afin de ne pas déstabiliser les parcelles voisines, les voiries ou les réseaux,… il devient indispensable de réaliser un soutènement des parois des fouilles.
Ce soutènement peut être provisoire (joue un rôle jusqu’à ce que la structure du bâtiment soit capable de reprendre la poussée des terres) ; ou définitif (la paroi est partie intégrante de la structure du bâtiment). Le dimensionnement varie alors (corrosion, facteur de sécurité,…).
Le soutènement est choisi en fonction de la nature du terrain, de la présence d’eau, des risques alentours, de la hauteur d’excavation,… Un des soutènements les plus célèbres et les plus courants pour des projets sur quelques niveaux de sous-sols est certainement la paroi berlinoise.
 |
| Paroi berlinoise provisoire et définitive |
 |
| Fichage des profilés par vibrofonçage et battus |
Sa technique consiste à maintenir les terres directement avant le terrassement. Pour cela, des profilés métalliques sont rentrés (fichés) dans le sol. Ces derniers peuvent être foncés (appui en tête), vibro-foncés (rentrer par vibration et appui), battus (percussion en tête de profilé) ou forés (forage préalable puis mise en œuvre des profilés). Le choix de la méthode dépend de la compacité du sol, de la place disponible, des mitoyens à préserver (vibrations).
 |

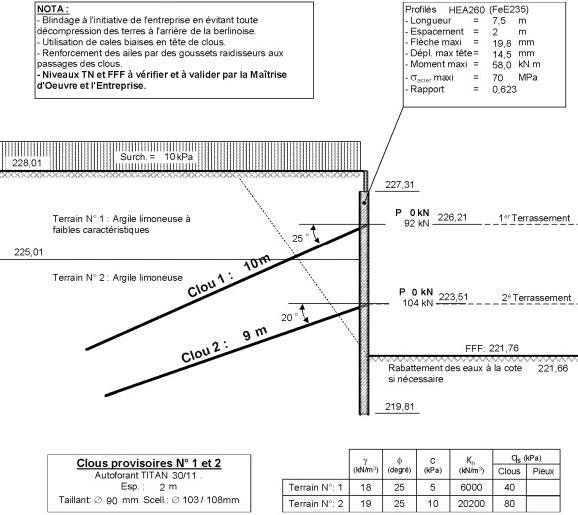

| Exemple de coupe de calcul sous RIDO |
Une fois ces profilés mis en œuvre, séparés au plus de quelques mètres, un effet de voute s’établit entre les profilés, permettant de creuser à l’avant de cette paroi. Les hauteurs de terrassements sont établies par calcul (principalement les logiciels RIDO et K-REA). La modélisation de la paroi calcule les déformations et déplacements se produisant dans les profilés et conduisent à déterminer les besoins en ancrage (clous).
 |
| Clou à l'arrière d'une paroi (graviers cohérents du clou) |
Une paroi sans clous est nommée paroi berlinoise autostable, sinon il s’agit d’une paroi berlinoise clouée. Le principe consiste en la mise en place d’une tige métallique (autoforante ou non) dans le terrain à l’arrière de la paroi et passant à travers les profilés métalliques, puis fixée contre, rendant ainsi l’ouvrage solidaire du terrain. Du béton est aussi injecté lors du forage permettant de sceller le clou au sol. La poussée des terres sur la paroi est alors transmise au clou.
Principalement afin d’éviter les chutes de pierres, mais généralement sans utilité mécanique particulière, un parement est réalisé entre les fers. Il peut être de type boisage (planches en bois), dalles préfabriquées en béton (de plus en plus utilisées pour leur mise en œuvre simplifiée) ou en béton projeté.
Les terrassements sont menés par phase, normalement arrêtés au niveau des ancrages. Une fois ceux-ci, ainsi que le parement, réalisés, les terrassements reprennent et l’opération se répète jusqu’à la cote finale définie par l’équipe de maitrise d’œuvre.
Les profilés métalliques ainsi que les clous peuvent être de sortes différentes et de diamètres ou longueurs différents selon les caractéristiques du sol, les efforts à reprendre,…
